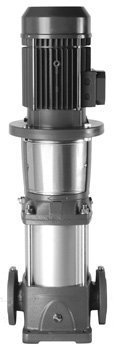

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:

• Системы повышения давления и водоснабжения;
• Моечные установки;
• Станции водоподготовки;

Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:

• Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования;
• Подпитка котлов.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин

ХАРАКТЕРИСТИКИ

НАСОС
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.

• Подача: до 120 м3/ч;
• Напор: до 330 м;
• Температура перекачиваемой жидкости:
  • от -30°C до 120°C для XVM 2, 4, 8 и16, стандартное исполнение
  • от -30°C до 120°C для XVM 33, 46,66 и 92, стандартное исполнение;
• Максимальное рабочее давление:
  • XVM 2, 4, 8 с овальными фланцами: 16 бар (PN 16)
  • XVM 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар
  • XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар в зависимости от количества ступеней
  • XVM 33, 46: 16, 25, 40 бар (PN16,PN25 или PN40)
  • XVM 66, 92: 16, 25 бар (PN16,PN25);

ДВИГАТЕЛЬ

• короткозамкнутый двигатель типа «беличье колесо», в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
• Двигатели для наружного использования по значениям КПД относятся ко 2-му классу эффективности;
• класс защиты IP55;
• класс изоляции F;
• характеристики в соответствии с EN 60034-1;
• Стандартное напряжение:
  1. однофазная версия: 220-240 В, 50 Гц.
  2. трехфазная версия: 220-240/380-415 В, 50 Гц для диапазона мощности до 4 кВт;
     380-415/660-690 В, 50 Гц для диапазона мощности свыше 4 кВт.

МАТЕРИАЛЫ

• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано
WRAS).

ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 33, 46, 66, 92

• Вертикальный многоступенчатый центробежный насос с рабочими колесами, диффузорами и наружным кожухом, сделанными из нержавею щей стали, с корпусом насоса и адап тером двига теля, сделанными из чугуна в стандартной версии;
• Версия N полностью изготовлена из нержавеющей стали AISI 316;
• Высоконапорные насосы и насосы с большим расходом представлены в 4 типоразмерах: ХVМ 33, 46, 66 и 92
• Благодаря улучшенной конструкции, рабочая часть насоса обеспечивается более высоким показателем КПД и энергоэффективности;
• Нововведенная система компенсации осевых нагрузок для высоконапорных насосов, обеспечивает уменьшение осевых нагрузок и позволяет использовать стандартные двигатели, которые доступны на рынке.
• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
• Сбалансированное торцевое уплотнение, отвечает стан дар -там EN 12756 (ранее DIN 24960) и ISO 3069 и может быть замене но без демонтажа двигателя с гидравлической части насоса;
• Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
• Стандартные версии для жидкостей с температурой от -30°C до +120°C;
• Корпус насоса, оснащен муфтами для установки манометров со стороны всасывающего и напорного фланцев;
• Насосы конструкции «ин-лайн» с круглыми фланцами, которые могут соединяться с ответными фланцами, соответствуют EN 1092;
• Механическая стойкость и простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

• Горизонтальное исполнение;
• Специальное напряжение и частота - 60 Гц;
• Специальные материалы для торцевых уплотнений, сальников и эластомеров;
• Установки "GXVM", состоящие из электронасосов "XVM" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
• Двигатели, адаптированные к жаркой и влажной окружающей среде;
• 1-ый класс энергоэффективности двигателя;
• ATEX 94/9/CE, Группа II, Категория 3, Газовая группа (G).

ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ

ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ

• Повышения давления в общественных зданиях, гостиницах и жилых комплексах;
• Коммунальное водоснабжение;
• Установки повышения давления;
• Системы пожаротушения.

ВОДООБРАБОТКА

• Системы нанофильтрации;
• Системы умягчения воды и деминерализации;
• Системы дистилляции воды.

ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ

• Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
• Промышленные линии с моечными установками.

ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО

• Теплицы;
• Увлажнители;
• Системы орошения.

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

• Промышленные системы охлаждения;
• Системы контроля температуры;
• Холодильные машины;
• Индукционное отопление;
• Системы с теплообменниками;
• Подпитка котлов;
• Горячее водоснабжение и отопление.

НАСОСЫ СЕРИЙ ХVМ 33, 46, 66, 92:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ

ЭЛЕКТРОДВИГАТЕЛИ

• Стандартные двигатели ESPA имеют значения КПД, которые могут относиться ко 2-му класссу энергоэффективности;
• Асинхронный, короткозамкнутый двигатель типа «беличье колесо» (TEFC), в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
• Класс защиты IP55;
• Класс изоляции F;
• Характеристики в соответствии с EN 60034-1;
• Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц, двигатели до 1.5 кВт - со встроенным автоматическим повторным включением после срабатывания тепловой защиты.
    Для больших мощностей защита должна быть предусмотрена пользователем.
  • Трехфазное исполнение 220-240/380-415 В, 50 Гц
    • двигатели до 3 кВт; 380-415/660-690 В, 50 Гц
    • двигатели свыше 3 кВт: защита от перегрузки должна быть предусмотрена пользователем;

Типы применяемых двигателей: 2-х полюсные:

• Однофазные: ESPA SM (до 1,5 кВт) ESPA LM (свыше 1,5 кВт)
• Трехфазные: ESPA SM (до 2,2 кВт)
  ESPS LM (свыше 2,2 кВт) 4-х полюсные:
• ESPA LM.
  Двигатель охлаждается вентилятором в соответствие
  с EN 60034-6.
  Для двигателей до серии IM 100 клеммная коробка изготовлена из технополимера ABS и свыше данной серии из сплава алюминия.
  Кабельный сальник имеет стандартные размеры сечений для двигателей SM в соответствие с EN 50262 (метрическая резьба), и для двигателей LM в соответствие с DIN 46255 (мелкошаговая резьба).

СЕРИЯ XVM 66
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН

СЕРИЯ ХVМ66, РАЗМЕРЫ И ВЕС, 2900 ОБ/МИН

Версия типа - F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316/чугун

Версия типа – N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316

Espa

Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.
