Горизонтальные центробежные насосы FNS4 40-250/15 230/400 Арт. 0000140071

Горизонтальные центробежные насосы FNS4 40-250/15 230/400 Арт. 0000140071Горизонтальные центробежные насосы FNS4 40-250/15 230/400 Арт. 0000140071
FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.

Производитель: Espa
Горизонтальные центробежные насосы FNS4 40-250/15 230/400 Арт. 0000140071

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

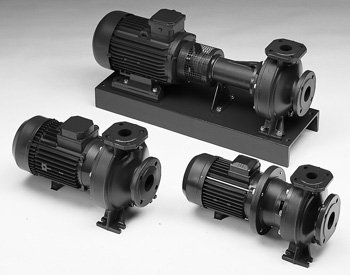

Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FNS-FNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы FNS4 40-250/15 230/400 Арт. 0000140071

№ ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

3

Рабочее колесо
Рабочее колесо
Рабочее колесо

Нержавеющая сталь
Чугун
Бронза

EN 10088-1-X2CrNiMo17-12-2 (1.4404)
EN 1561-GJL-200 (JL1030)
EN 1982-CuSn10-C (CC480K)

AISI 316L
ASTM Класс 25
UNS C90700

4

Механизм компенсации
рабочего колеса

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

7

Вал с “глухой” муфтой

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

8

Установочная гайка и шайба
для фиксации рабочего колеса

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

9

Шпонка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Заглушка заливного и
сливного отверстий

Никелированная медь

EN 12164-CuZn39Pb3 (CW614N)

-

11

Уплотнения заливного и
сливного отверстий

Алюминий

EN 573-AW-Al99,5 (AW1050A)

-

12

Торцевое уплотнение

Керамика/Графит/NBR (в стандартных моделях)



13

Уплотнительные кольца

NBR (в стандартных моделях)

14

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

15

Соединительный
адаптер двигателя

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

16

Болты и винты для
крепления корпуса насоса

Гальванизированная сталь

* Для моделей 32/40-125 2/4-х полюсных, 32/40-160 2/4-х полюсных

4-Х ПОЛЮСНЫЕ

FNS4 40 200/07

FNS4 65 125/05

FNS4 80 160/15

FNS4 40 200/11

FNS4 65 125/07

FNS4 80 160/22

FNS4 40 250/11

FNS4 65 125/11

FNS4 80 200/30

FNS4 40 250/15

FNS4 65 160/11

FNS4 80 200/40

FNS4 40 250/22

FNS4 65 160/15

FNS4 80 250/40

FNS4 50 160/07

FNS4 65 160/22

FNS4 80 250/55

FNS4 50 160/11

FNS4 65 200/15

FNS4 80 250/75

FNS4 50 200/11

FNS4 65 200/22



FNS4 50 200/15

FNS4 65 200/30



FNS4 50 250/22A

FNS4 65 250/30



FNS4 50 250/22

FNS4 65 250/40



FNS4 50 250/30

FNS4 65 250/55



СЕРИЯ FN4-2FN4-FNS4-FNF4
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min

0

150

175

200

300

400

450

500

600

700

750

m3/h

0

9

10.5

12

18

24

27

30

36

42

45

40-125/02А*

0.25

0.33



4

3.8

3.6

3.4

2.2













40-125/02*

0.25

0.33



5.1

4.7

4.5

4.3

3.1













40-125/03*

0.37

0.5



6.3

5.8

5.6

5.4

4.2

2.3











40-160/03*

0.37

0.5



7.4

6.7

6.4

6.1

4.6













40-160/05*

0.55

0.75



9.1

8.4

8.2

7.9

6.3

4.3











40-200/07

0.75

1



11.6

10.8

10.5

10.2

8.4













40-200/11

1.1

1.5



14.1

13.2

12.9

12.6

10.8

8.3











40-250/11

1.1

1.5



15

13.7

13.3

13

11.2

8.5

6.8









40-250/15

1.5

2



17.5

16.2

15.8

15.5

13.5

10.8

9.2









40-250/22

2.2

3



21

19.3

19

18.5

16.6

14

12.4

10.6







50-125/ОЗА*

0.37

0.5



4.3







3.9

3.4

3.1

2.7

1.8





50-125/03*

0.37

0.5



5







4.4

3.9

3.6

3.3

2.4





50-125/05*

0.55

0.75



6







5.5

5.1

4.7

4.4

3.5

2.5



50-160/07

0.75

1



7.9







7.4

6.8

6.3

5.8

4.7





50-160/11

1.1

1.5



9.7







9.1

8.5

8.1

7.6

6.5

5.1



50-200/11

1.1

1.5



12.1







10.8

9.9

9.2

8.6

7.1

5.2



50-200/15

1.5

2



13.9







12.6

11.6

10.9

10.2

8.6

6.7

5.7

50-250/22А

2.2

3



16.5







15.6

14.6

14

13.2

11.4

9.1



50-250/22

2.2

3



18.6







17.4

16.5

15.9

15.2

13.4

10.1

9.8

50-250/30

3

4



21.1







20

19

18.5

17.8

16.2

14.2

13


* Только для версии FN4

Горизонтальные центробежные насосы FNS4 40-250/15 230/400 Арт. 0000140071

ФЛАНЦЫ НАСОСА

DN

D

M

G

ОТВЕРСТИЯ

МАКС.
ТОЛЩИНА

Ø

32

140

100

78

4

18

18

40

150

110

88

4

18

18

50

165

125

102

4

18

20

65

185

145

122

4

18

20

80

200

160

138

8

18

22

100

220

180

158

8

18

22

СЕРИЯ FNS4 РАЗМЕРЫ И ВЕС

ТИП НАСОСА

РАЗМЕРЫ (мм)

В

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

Н2

W

X

B1

C

H1

M

M1

N

N1

S

FNS4 40-200/07

40

65

100

155

180

290

137

50

12

160

100

70

265

212

14

285

340

542

88

44

FNS4 40-200/11

40

65

100

155

180

338

137

50

12

160

100

70

265

212

14

285

340

523

88

47

FNS4 40-250/11

40

65

100

155

225

338

137

65

14

180

125

95

320

250

14

335

405

523

107

57

FNS4 40-250/15

40

65

100

155

225

338

181

65

14

180

125

95

320

250

14

335

405

533

107

60

FNS4 40-250/22

40

65

100

165

225

355

181

65

14

180

125

95

320

250

14

335

405

624

107

66

Espa

Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.


Все товары этого производителя
Стоимость
1 122.00 €

У нас Вы можете заказать Горизонтальные центробежные насосы FNS4 40-250/15 230/400 Арт. 0000140071 Для этого Вы можете воспользоваться формой электронного заказа на сайте, либо связаться с нашими сотрудниками 702 640 8142,  +7 707 389 9272, ​+7 701 952 0952, +7 707 465 7976

Наш сайт представляет Вам возможность сделать Заказ на расчет сметы для вашего  фонтанов!

 Купить, цены, магазин, продажа, оптом Проектирование фонтана. Лидеры фонтаностроения
Скачать Полный каталог продукций
 режим работы с 09 00 до 18 00 сб. вс. выходной
г. Алматы   +7 702 640 8142 +7 707 465 7976 pogosan100@yandex.ru



Астана ​Улица Каныш Сатпаев, 20

тел +7 702 640 8142, ​+7 701 952 0952

email: bass_2012@inbox.ru   aquapool-astana.kz

Павлодар Док Баня Северна промзона 27А

Тел  ​+7 701 952 0952
Оптовые и розничные поставки оборудования Готовые фонтаны
Изделия из архитектурного бетона в магазине Фонтан
Изделия из архитектурного бетона
Материалы и оборудование для пешеходных фонтанов
Материалы и оборудование для пешеходных фонтанов
Фонтанные насадки в магазине Фонтан
Фонтанные насадки
Fountain equipment,
pumps for fountains,
lamps for fountains,
nozzles for fountains,
fountain design,
fountain project,
construction of fountains,
installation of fountain equipment,
fountain controller,
controller for color musical fountains,
Освещение фонтанов в магазине Фонтан
Распределители потока воды в магазине
Купить закладные детали
Закладные детали
Запорная трубопроводная арматура
Запорная трубопроводная арматура
Купить насосное оборудование в  Интернет магазин  Расчет и подбор оборудования.
Насосное оборудование
Фильтровальное оборудование в магазине
Фильтровальное оборудование
Купить электрооборудование
Электрооборудование
Шкафы управления фонтаном в магазине Фонтан
Шкафы управления фонтаном
Купить метизы и крепеж в магазине
Метизы и крепеж
Материалы для монтажа в магазине Фонтан
Материалы для монтажа
Оборудование для пруда в магазине Фонтан
Оборудование для пруда
Распродажа в магазине Фонтан
Распродажа
Оборудование технического помещения в магазине Фонтан
Оборудование технического помещения
Фонтанные агрегаты в магазине Фонтан
Фонтанные агрегаты
Оптовые поставки оборудования для фонтанов Казахстан, Астана, Алматы, Караганда, Павлодар, Петропавловск, Жезказган, Актобе, Атырау, Актау, Кокшетау, Боровое, Темиртау, Семей, Кызылорда, Костанай, Рудный, Байконур, Шымкент, Тараз, Талдыкорган, Туркестан, Жаркент, Капчагай, Балхаш Аквапул -Астана +7 702 640 8142, +7 701 952 0952,+7 707 389 9272 Көтерме жəне бөлшектеп сату бассейндер, аквапарктер, фонтандар, хамамдар, сауна және монша Қазақстан, Алматы, Қарағанды, Павлодар, Петропавл, Жезқазған, Ақтөбе, Атырау, Ақтау, Көкшетау, Бурабай, Нұр-Сұлтан, Шымкент, Өскемен, Талдықорған, Түркiстан



Корзина

Корзина пуста

Расчет стоимости бассейна
Заказать расчет стоимости бассейна
Каталог производителей
AlkorplanAquamusiqueAstralPoolBayrolBehnckeBombas Saci CCEICTXCoraplaxDinotecMaytronics EspaEtatronFLAG S.p.A. FlexinoxFontanaHTHHarviaHaywardHeloIASOIMLInfradocKastorLovibondMTHOasePahlenPeraquaSafe-RainSawoSekoSerapoolTriogenTyloVan ErpАкватехникаАквасекторМАРКОПУЛ-КЕМИКЛС Bombas PSHDanVexПТК СпортHYGROMATIK НПО ЛИТDanVexFiberpoolKokidoXENOZONEOctopus medical equipmentEWAC MedicalJacuzzi ОВЕНWellis SpaSTEAMTECMUSTANGWATERMAN ГерманияHST Synthetics Ltd КанадаТМ ПАРОМАКСНОВОСИБИРСКИЙ КЕДРОВЫЙ ЗАВОДDАРИН Русская техника для бассейновALGE-TIMINGALFAsept antisepticPolien скульптурные фонтаныAquaviva  компании AQA CONSTRUCCIONES METALICAS TYBSA S.L.Aquapool-GroupGEMAS

все производители

Справочник организаций



Аквапарки
Башкортостан(Башкирия), Воронежская обл., Дагестан, Иркутская обл., Кемеровская обл., Краснодарский край, Курская обл., Москва и Московская обл., Новгородская обл., Новосибирская обл., Омская обл., Ростовская обл., Самарская обл., Санкт-Петербург и область, Саратовская обл., Свердловская обл., Ставропольский край, Татарстан, Томская обл., Хабаровский край, Челябинская обл.,
Бани
Алтайский край, Амурская обл., Башкортостан(Башкирия), Калининградская обл., Калужская обл., Кемеровская обл., Кировская обл., Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Свердловская обл., Татарстан, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Бассейны
Алтайский край, Башкортостан(Башкирия), Кабардино-Балкария, Кемеровская обл., Краснодарский край, Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Санкт-Петербург и область, Северная Осетия, Ставропольский край, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Гостиницы
Алтайский край, Кемеровская обл., Красноярский край, Курганская обл., Пермская обл., Свердловская обл., Татарстан, Тюменская обл., Челябинская обл.,
Спортивные комплексы
Курганская обл., Свердловская обл., Тюменская обл.,
закрыть

Выберите Ваш регион
