Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698

Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698
FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.

Производитель: Espa
Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

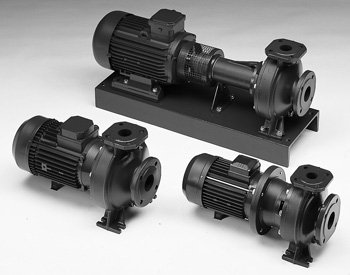

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FNS-FNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698

2-Х ПОЛЮСНЫЕ

4-Х ПОЛЮСНЫЕ

FNS100 160/300

FNS4 125 315/220

FNS100 200/300

FNS4 125 315/300

FNS100 200/370

FNS4 150 250/150



FNS4 150 250/185



FNS4 150 250/220



FNS4 150 250/300



FNS4 150 315/300


ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

3

Рабочее колесо

Чугун
Бронза

EN 1561-GJL-250 (JL1040)
EN 1982-CuSn10-C (CC480K)

ASTM Класс 35
UNS C90700

4

Вал с “глухой” муфтой

Нержавеющая сталь

EN 10088-1-X20Cr13 (1.4021)

AISI 420

5

Установочная гайка и
шайба для фиксации
рабочего колеса

Cталь

6

Шпонка

Cталь

EN 10083-1-C45E (1.1191)

-

7

Заглушка заливного и
сливного отверстий

Cталь

8

Уплотнения заливного и
сливного отверстий

Асбестовое свободносинтетическое волокно

9

Отверстия для
подключения манометров

Cталь

10

Торцевое уплотнение

Карбид кремния/Графит/EPDM (в стандартных моделях)

11

Уплотнительные кольца

EPDM (стандартная версия)

12

Адаптер

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

13

Соединительный
адаптер двигателя

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

14

Болты и винты для
крепления корпуса насоса

Сталь






СЕРИЯ FNS4-FNF4, DN 100, 125 И 150
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

Р2

l/min

0

2333

2500

3333

4167

5000

6667

8333

10000

kW

HP

m3/h

0

140

150

200

250

300

400

500

600

150-250/150

15

20



17.5



16.8

15.9

14.7

13.2

9.2





150-250/185

18.5

25



21.3



20.8

20

18.9

17.5

13.8

8.7



150-250/220

22

30



24



23.6

23

22

20.8

17.1

12



150-250/300

30

40



25.5



25

24.5

23.5

22

18.8

13.8



150-315/300

30

40



30.2



29.7

29

27.9

26.4

22.3





150-315/370

37

50



33.6



33.5

32.7

31.7

30.4

26.7

21.4



150-315/450

45

60



37.7



37.6

36.9

35.9

34.7

31.3

26.5



150-315/550

55

75



40



40

39.3

38.4

37.2

33.9

29.4



150-400/300

30

40



32.9

32

31.7

30.2

28.2

25.5

18.6





150-400/370

37

50



38.3

37.5

37.3

36

34

31.4

24.3





150-400/450

45

60



42.8

42.2

42

41

39

36.6

30

21.2



150-400/550

55

75



48.2

47.7

48

46

45

42

36.8

29.2



150-400/750

75

100



55.4

55

55

54

53

51

47

41

32.2

150-400/900

90

120



59.5

59

59

58

57

56

52

46

37.7

ДВИГАТЕЛИ НАСОСОВ ВЕРСИИ FNS4
МОДЕЛИ С МОЩНОСТЬЮ ОТ 3 ДО 4 кВт КРЕПЯТСЯ НА “ЛАПЫ”

Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698

ДВИГАТЕЛИ НАСОСОВ ВЕРСИИ FNS4
С МОЩНОСТЬЮ ДВИГАТЕЛЕЙ ОТ 5,5 ДО 30 кВт - АДАПТЕР НА ПОДСТАВКЕ

Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698



ТИП НАСОСА

РАЗМЕРЫ (мм)

В

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

H2

W

X

B1

B2

C

С1

H1

M

M1

М2

N

N1

S

FNS4 150-250/150

150

200

160

241

375

107

230



70

20

30

280

305

235

35

305

250

18

543

655

981

181

300

FNS4 150-250/185

150

200

160

241

375

107

230



70

20

30

280

305

235

35

305

250

18

543

655

937

181

335

FNS4 150-250/220

150

200

160

241

375

107

280



70

20

30

280

305

235

35

305

250

18

543

655

1072

181

345

FNS4 150-250/300

150

200

160

241

375

107

305



70

20

30

280

305

235

35

305

250

18

543

655

1061

181

430

FNS4 150-315/300

150

200

160

241

400

102

305



65

20



280

300

235

35

300

250

18

567

680

1061

186

448

Espa

Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.


Все товары этого производителя
Стоимость
6 042.30 €

У нас Вы можете заказать Горизонтальные центробежные насосы FNS4 150-250/185 400/690 Арт. 0000143698 Для этого Вы можете воспользоваться формой электронного заказа на сайте, либо связаться с нашими сотрудниками 702 640 8142,  +7 707 389 9272, ​+7 701 952 0952, +7 707 465 7976

Наш сайт представляет Вам возможность сделать Заказ на расчет сметы для вашего  фонтанов!

 Купить, цены, магазин, продажа, оптом Проектирование фонтана. Лидеры фонтаностроения
Скачать Полный каталог продукций
 режим работы с 09 00 до 18 00 сб. вс. выходной
г. Алматы   +7 702 640 8142 +7 707 465 7976 pogosan100@yandex.ru



Астана ​Улица Каныш Сатпаев, 20

тел +7 702 640 8142, ​+7 701 952 0952

email: bass_2012@inbox.ru   aquapool-astana.kz

Павлодар Док Баня Северна промзона 27А

Тел  ​+7 701 952 0952
Оптовые и розничные поставки оборудования Готовые фонтаны
Изделия из архитектурного бетона в магазине Фонтан
Изделия из архитектурного бетона
Материалы и оборудование для пешеходных фонтанов
Материалы и оборудование для пешеходных фонтанов
Фонтанные насадки в магазине Фонтан
Фонтанные насадки
Fountain equipment,
pumps for fountains,
lamps for fountains,
nozzles for fountains,
fountain design,
fountain project,
construction of fountains,
installation of fountain equipment,
fountain controller,
controller for color musical fountains,
Освещение фонтанов в магазине Фонтан
Распределители потока воды в магазине
Купить закладные детали
Закладные детали
Запорная трубопроводная арматура
Запорная трубопроводная арматура
Купить насосное оборудование в  Интернет магазин  Расчет и подбор оборудования.
Насосное оборудование
Фильтровальное оборудование в магазине
Фильтровальное оборудование
Купить электрооборудование
Электрооборудование
Шкафы управления фонтаном в магазине Фонтан
Шкафы управления фонтаном
Купить метизы и крепеж в магазине
Метизы и крепеж
Материалы для монтажа в магазине Фонтан
Материалы для монтажа
Оборудование для пруда в магазине Фонтан
Оборудование для пруда
Распродажа в магазине Фонтан
Распродажа
Оборудование технического помещения в магазине Фонтан
Оборудование технического помещения
Фонтанные агрегаты в магазине Фонтан
Фонтанные агрегаты
Оптовые поставки оборудования для фонтанов Казахстан, Астана, Алматы, Караганда, Павлодар, Петропавловск, Жезказган, Актобе, Атырау, Актау, Кокшетау, Боровое, Темиртау, Семей, Кызылорда, Костанай, Рудный, Байконур, Шымкент, Тараз, Талдыкорган, Туркестан, Жаркент, Капчагай, Балхаш Аквапул -Астана +7 702 640 8142, +7 701 952 0952,+7 707 389 9272 Көтерме жəне бөлшектеп сату бассейндер, аквапарктер, фонтандар, хамамдар, сауна және монша Қазақстан, Алматы, Қарағанды, Павлодар, Петропавл, Жезқазған, Ақтөбе, Атырау, Ақтау, Көкшетау, Бурабай, Нұр-Сұлтан, Шымкент, Өскемен, Талдықорған, Түркiстан



Корзина

Корзина пуста

Расчет стоимости бассейна
Заказать расчет стоимости бассейна
Каталог производителей
AlkorplanAquamusiqueAstralPoolBayrolBehnckeBombas Saci CCEICTXCoraplaxDinotecMaytronics EspaEtatronFLAG S.p.A. FlexinoxFontanaHTHHarviaHaywardHeloIASOIMLInfradocKastorLovibondMTHOasePahlenPeraquaSafe-RainSawoSekoSerapoolTriogenTyloVan ErpАкватехникаАквасекторМАРКОПУЛ-КЕМИКЛС Bombas PSHDanVexПТК СпортHYGROMATIK НПО ЛИТDanVexFiberpoolKokidoXENOZONEOctopus medical equipmentEWAC MedicalJacuzzi ОВЕНWellis SpaSTEAMTECMUSTANGWATERMAN ГерманияHST Synthetics Ltd КанадаТМ ПАРОМАКСНОВОСИБИРСКИЙ КЕДРОВЫЙ ЗАВОДDАРИН Русская техника для бассейновALGE-TIMINGALFAsept antisepticPolien скульптурные фонтаныAquaviva  компании AQA CONSTRUCCIONES METALICAS TYBSA S.L.Aquapool-GroupGEMAS

все производители

Справочник организаций



Аквапарки
Башкортостан(Башкирия), Воронежская обл., Дагестан, Иркутская обл., Кемеровская обл., Краснодарский край, Курская обл., Москва и Московская обл., Новгородская обл., Новосибирская обл., Омская обл., Ростовская обл., Самарская обл., Санкт-Петербург и область, Саратовская обл., Свердловская обл., Ставропольский край, Татарстан, Томская обл., Хабаровский край, Челябинская обл.,
Бани
Алтайский край, Амурская обл., Башкортостан(Башкирия), Калининградская обл., Калужская обл., Кемеровская обл., Кировская обл., Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Свердловская обл., Татарстан, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Бассейны
Алтайский край, Башкортостан(Башкирия), Кабардино-Балкария, Кемеровская обл., Краснодарский край, Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Санкт-Петербург и область, Северная Осетия, Ставропольский край, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Гостиницы
Алтайский край, Кемеровская обл., Красноярский край, Курганская обл., Пермская обл., Свердловская обл., Татарстан, Тюменская обл., Челябинская обл.,
Спортивные комплексы
Курганская обл., Свердловская обл., Тюменская обл.,
закрыть

Выберите Ваш регион
