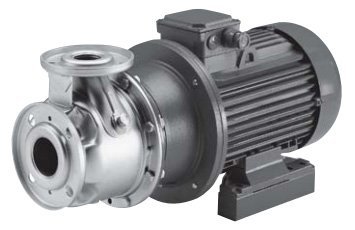

Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399

Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399
ХNS Моноблочная конструкция. Насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту".

Производитель: Espa
Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399

Насос ХN центробежный электронасос из нержавеющей стали AISI 316 с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

диапазон гидравлических характеристик XN 2900 об/мин и 1450об/мин.

Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399

ХАРАКТЕРИСТИКИ
НАСОС

  • серия ХN включает в себя одноступенчатые центробежные насосы из нержавеющей стали AISI 316.
  • размеры и диаметр всасывающего и напорного патрубков соответствуют стандарту EN 733 (в прошлом DIN 24255);
  • размеры фланцев соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236);
  • возможные типоразмеры: от DN 25 до DN 80;
  • вращение насоса против часовой стрелки если смотреть со стороны всасывающего патрубка. Конструкция выдвигается с тыльной стороны.

ДИАПАЗОН ПРИМЕНЕНИЯ

  • Подача:
    1. до 240 м3/ч, 2-х полюсный,
    2. до 130 м3/ч, 4-х полюсный;
  • Напор:
    1. до 110 м, 2-х полюсный,
    2. до 23 м, 4-х полюсный;
  • Температура перекачиваемой жидкости, стандартное исполнение: от -20 до +120°C. Специальные модели поставляются по запросу;
  • Максимальное рабочее давление: 12 бар (PN 12).

ЭЛЕКТРОДВИГАТЕЛЬ

  • 3-х фазный, асинхронный, с короткозамкнутым ротором типа "беличье колесо", герметично изолированная конструкция с воздушным охлаждением;
  • Характеристики соответствуют стандарту EN 60034-1;

Стандартно поставляются двигатели ESPA:

  1. 4-х полюсные версии до 7,5 кВт(включительно);
  2. 2-х полюсные версии до 22 кВт (включительно).

Двигатели больших мощностей выпускают другие производители.
Двигатели ESPA для наружного использования имеют значения КПД , которые относятся ко 2 классу энергоэффективности.

  • Класс защиты IP55;
  • Класс изоляции - F;
  • Максимальная температура окружающей среды: 40°C. Для других условий окружающей среды требуется корректировка мощности двигателя;
  • Защита от перегрузки обеспечивается пользователем;
  • Отверстия для слива конденсатана всех двигателях;
  • Стандартное напряжение:
    1. Однофазный двигатель: 220-240 В, 50 Гц;
    2. Трехфазный двигатель:
      • 220-240/380-415 В, 50 Гц для двигателей мощностью до 3 кВт;
      • 380-415/660-690 В, 50 Гц для двигателей мощностью свыше 3 кВт.

КОНСТРУКЦИЯ

  • Центробежный насос из нержавеющей стали с осевым всасывающим и радиальным напорным патрубками;
  • Корпус насоса сделан из нержавеющей стали AISI 316L (PN 16);
  • Фланцы соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236) и DIN 2533;
  • Выдвигаемая с тыльной стороны конструкция (рабочее колесо, адаптер и двигатель) извлекается без отсоединения корпуса насоса от трубопровода;
  • Закрытое рабочее колесо из нержавеющей стали AISI 316L, сваренное при помощи лазерных технологий (для типоразмеров 25, 32, 40, 50, 65-160/75, 65-160/110A) или литая нержавеющая сталь AISI CF8M;
  • Торцевое уплотнение вала соответствует стандарту EN 12756 (в прошлом DIN 24960);
  • Пробки сливного и заливного отверстий выполнены из нержавеющей стали 316L.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

  • ХN — Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
  • ХNS — насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту";
  • ХNF — с адаптером, гибкой муфтой и фиксирующей станиной-основанием.

Возможные исполнения: насос со свободным валом и муфта с проставком.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

  • Ответные фланцы из нержавеющей стали AISI 316 или оцинкованного железа;
  • Промежуточный фланец с возможностью подсоединения манометра;
  • Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота;
  • Различные материалы для торцевого уплотнения вала и уплотнения корпуса насоса;
  • Модель с внутренней рециркуляцией перекачиваемой жидкости через торцевое уплотнение;
  • Модель со стопорным штифтом вращательной части торцевого уплотнения;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • Версии с управлением частотным регулятором HV ;
  • Модель ХNF оснащена гибкой муфтой с проставком;
  • Модель двигателя с дизельным приводом.

СЕРИЯ ХNS-ХNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399

4-Х ПОЛЮСНЫЕ

XNS4 25 250/07

XNS4 40 250/15

XNS4 65 160/05

XNS4 65 250/55

XNS4 25 250/11

XNS4 40 250/22

XNS4 65 160/07

XNS4 80 160/15

XNS4 25 250/15

XNS4 50 160/07

XNS4 65 160/11A

XNS4 80 160/22A

XNS4 32 250/07

XNS4 50 160/11

XNS4 65 160/11

XNS4 80 160/22

XNS4 32 250/11

XNS4 50 200/11

XNS4 65 160/15

XNS4 80 200/30

XNS4 32 250/15

XNS4 50 200/15

XNS4 65 200/15

XNS4 80 200/40

XNS4 40 200/07

XNS4 50 250/22A

XNS4 65 200/22

XNS4 80 250/55

XNS4 40 200/11

XNS4 50 250/22

XNS4 65 200/30

XNS4 80 250/75

XNS4 40 250/11

XNS4 50 250/30

XNS4 65 250/40

XNS4 80 250/92


ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

2

Рабочее колесо
25-32-40-50-65(160)
Рабочее колесо
65(200-250)-80

Нержавеющая сталь
Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )
EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

AISI 316L
ASTM CF8M (cast AISI 316)

3

Посадочное место для
торцевого уплотнения

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

4

Механизм компенсации
износа рабочего колеса

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

7

Глухая муфта вала

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

8

Шайба и фиксирующая
гайка рабочего колеса

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

9

Шпонка

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

10

Заглушки заливочного/
сливного отверстий

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

11

Торцевое уплотнение

Керамика / Углерод/ Витон (стандартное исполнение)

12

Эластомеры

Витон (стандартное исполнение)

13

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-A C-AlSi11Cu2 ( Fe) (AC46100)
EN 1561-GJ L-200 (JL1030)

-
ASTM Класс 25

14

Соединительный
адаптер двигателя

Чугун

EN 1561-GJ L-200 (JL1030)

ASTM Класс 25

15

Гайки и болты, которые
крепят корпус насоса

Гальванизированная сталь

* Для 25/32/40-125 2/4-полюсных версий, для 25/32/40-160 2/4-полюсных версий, для 25/32/40-200 2/4-полюсных версий.

ЭЛЕКТРОДВИГАТЕЛИ
Двигатель с короткозамкнутым ротором типа "беличье колесо" в алюминиевом корпусе закрытой конструкции с внешней вентиляцией. Двигатели Espa в стандартном исполнении 4-х полюсные до 7.5 кВт (включительно), и 2-х полюсные до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
Двигатели Espa для наружного использования по значениям КПД относятся ко 2 классу энергоэффективности.
Охлаждение обеспечивается вентилятором в соответствии с EN 60034-6.
В двигателях до типоразмеров IM 100 включительно клеммная коробка выполнена из технополимера ABS, для больших типоразмеров из сплава алюминия.
Для двигателей типа SM кабельные вводы имеют стандартные размеры сечения в соответствии с EN 50262 (метрическая резьба), а для двигателей LM в соответствии с DIN 46255 (резьба PG).
Класс защиты в стандартном исполнении IP55, класс изоляции F.
Стандартные напряжения:

  • Однофазное исполнение: 220-240 В 50 Гц, со встроенной автоматической защитой от перегрузок до 1,5 кВт;
  • Трехфазное исполнение: 220-240/380-415 В 50 Гц для мощностей до 3 кВт (включительно);
    380-415/660-690В, 50 Гц для мощностей выше 3 кВт, защита от перегрузки обеспечивается пользователем.

СЕРИЯ ХN4-ХNS4-ХNF4
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

150
9

200
12

250
15

300
18

350
21

400
24

40 125/02A*

0.25

0.33



3.5

3

2.7

2.3

1.8

1.3



40 125/02*

0.25

0.33



5.4

4.8

4.4

3.9

3.3

2.7

2

40 125/03*

0.37

0.5



6.3

5.7

5.2

4.7

4

3.3

2.7

40 160/03*

0.37

0.5



8

7.2

6.6

5.9

5.2

4

3.1

40 160/05*

0.55

0.75



9.1

8.5

7.9

7.2

6.4

5.4

4.4

40 200/07

0.75

1



11.9

11.2

10.5

9.7

8.6

7.3

5.8

40 200/11

1.1

1.5



14.2

13.3

12.7

11.8

10.8

9.5

8

40 250/11

1.1

1.5



15.7

15

14

13

11.9

10.3



40 250/15

1.5

2



18.1

17

16.3

15.6

14.5

13

11.4

40 250/22

2.2

3



21.5

2.3

19.7

18.8

17.7

16.3

14.8

* Hе существует версии XNS4

СЕРИЯ ХNS4 РАЗМЕРЫ И ВЕС

Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399

ФЛАНЦЫ НАСОСА

DN

D

M

G

ОТВЕРСТИЯ

МАКС.
ТОЛЩИНА

Ø

25

115

85

56

4

18

16

32

140

100

64

4

18

16

40

150

110

68

4

18

16

50

165

125

83

4

18

18

65

185

145

104

4

18

18

80

200

160

116

8

18

20

100

225

180

142

8

18

20


ТИП
НАСОСА

РАЗМЕРЫ (мм)

B

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

H2

W1

X

H1

N

N1

XNS4 40 200/07

40

65

100

155

180



137

160

230

130

284

340

542

100

30

XNS4 40 200/11

40

65

100

155

180



137

160

230

130

284

340

523

100

31

XNS4 40 250/11

40

65

100

155

225



137

180

265

130

345

405

523

107

45

XNS4 40 250/15

40

65

100

155

225



181

180

265

130

345

405

533

107

58

XNS4 40 250/11

40

65

100

165

225



181

180

265

130

345

405

624

107

59

Espa

Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.


Все товары этого производителя
Стоимость
1 500.40 €

У нас Вы можете заказать Горизонтальные центробежные насосы серии XNS4 40-250/15 230/400, Арт.140399 Для этого Вы можете воспользоваться формой электронного заказа на сайте, либо связаться с нашими сотрудниками 702 640 8142,  +7 707 389 9272, ​+7 701 952 0952, +7 707 465 7976

Наш сайт представляет Вам возможность сделать Заказ на расчет сметы для вашего  фонтанов!

 Купить, цены, магазин, продажа, оптом Проектирование фонтана. Лидеры фонтаностроения
Скачать Полный каталог продукций
 режим работы с 09 00 до 18 00 сб. вс. выходной
г. Алматы   +7 702 640 8142 +7 707 465 7976 pogosan100@yandex.ru



Астана ​Улица Каныш Сатпаев, 20

тел +7 702 640 8142, ​+7 701 952 0952

email: bass_2012@inbox.ru   aquapool-astana.kz

Павлодар Док Баня Северна промзона 27А

Тел  ​+7 701 952 0952
Оптовые и розничные поставки оборудования Готовые фонтаны
Изделия из архитектурного бетона в магазине Фонтан
Изделия из архитектурного бетона
Материалы и оборудование для пешеходных фонтанов
Материалы и оборудование для пешеходных фонтанов
Фонтанные насадки в магазине Фонтан
Фонтанные насадки
Fountain equipment,
pumps for fountains,
lamps for fountains,
nozzles for fountains,
fountain design,
fountain project,
construction of fountains,
installation of fountain equipment,
fountain controller,
controller for color musical fountains,
Освещение фонтанов в магазине Фонтан
Распределители потока воды в магазине
Купить закладные детали
Закладные детали
Запорная трубопроводная арматура
Запорная трубопроводная арматура
Купить насосное оборудование в  Интернет магазин  Расчет и подбор оборудования.
Насосное оборудование
Фильтровальное оборудование в магазине
Фильтровальное оборудование
Купить электрооборудование
Электрооборудование
Шкафы управления фонтаном в магазине Фонтан
Шкафы управления фонтаном
Купить метизы и крепеж в магазине
Метизы и крепеж
Материалы для монтажа в магазине Фонтан
Материалы для монтажа
Оборудование для пруда в магазине Фонтан
Оборудование для пруда
Распродажа в магазине Фонтан
Распродажа
Оборудование технического помещения в магазине Фонтан
Оборудование технического помещения
Фонтанные агрегаты в магазине Фонтан
Фонтанные агрегаты
Оптовые поставки оборудования для фонтанов Казахстан, Астана, Алматы, Караганда, Павлодар, Петропавловск, Жезказган, Актобе, Атырау, Актау, Кокшетау, Боровое, Темиртау, Семей, Кызылорда, Костанай, Рудный, Байконур, Шымкент, Тараз, Талдыкорган, Туркестан, Жаркент, Капчагай, Балхаш Аквапул -Астана +7 702 640 8142, +7 701 952 0952,+7 707 389 9272 Көтерме жəне бөлшектеп сату бассейндер, аквапарктер, фонтандар, хамамдар, сауна және монша Қазақстан, Алматы, Қарағанды, Павлодар, Петропавл, Жезқазған, Ақтөбе, Атырау, Ақтау, Көкшетау, Бурабай, Нұр-Сұлтан, Шымкент, Өскемен, Талдықорған, Түркiстан



Корзина

Корзина пуста

Расчет стоимости бассейна
Заказать расчет стоимости бассейна
Каталог производителей
AlkorplanAquamusiqueAstralPoolBayrolBehnckeBombas Saci CCEICTXCoraplaxDinotecMaytronics EspaEtatronFLAG S.p.A. FlexinoxFontanaHTHHarviaHaywardHeloIASOIMLInfradocKastorLovibondMTHOasePahlenPeraquaSafe-RainSawoSekoSerapoolTriogenTyloVan ErpАкватехникаАквасекторМАРКОПУЛ-КЕМИКЛС Bombas PSHDanVexПТК СпортHYGROMATIK НПО ЛИТDanVexFiberpoolKokidoXENOZONEOctopus medical equipmentEWAC MedicalJacuzzi ОВЕНWellis SpaSTEAMTECMUSTANGWATERMAN ГерманияHST Synthetics Ltd КанадаТМ ПАРОМАКСНОВОСИБИРСКИЙ КЕДРОВЫЙ ЗАВОДDАРИН Русская техника для бассейновALGE-TIMINGALFAsept antisepticPolien скульптурные фонтаныAquaviva  компании AQA CONSTRUCCIONES METALICAS TYBSA S.L.Aquapool-GroupGEMAS

все производители

Справочник организаций



Аквапарки
Башкортостан(Башкирия), Воронежская обл., Дагестан, Иркутская обл., Кемеровская обл., Краснодарский край, Курская обл., Москва и Московская обл., Новгородская обл., Новосибирская обл., Омская обл., Ростовская обл., Самарская обл., Санкт-Петербург и область, Саратовская обл., Свердловская обл., Ставропольский край, Татарстан, Томская обл., Хабаровский край, Челябинская обл.,
Бани
Алтайский край, Амурская обл., Башкортостан(Башкирия), Калининградская обл., Калужская обл., Кемеровская обл., Кировская обл., Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Свердловская обл., Татарстан, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Бассейны
Алтайский край, Башкортостан(Башкирия), Кабардино-Балкария, Кемеровская обл., Краснодарский край, Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Санкт-Петербург и область, Северная Осетия, Ставропольский край, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Челябинская обл.,
Гостиницы
Алтайский край, Кемеровская обл., Красноярский край, Курганская обл., Пермская обл., Свердловская обл., Татарстан, Тюменская обл., Челябинская обл.,
Спортивные комплексы
Курганская обл., Свердловская обл., Тюменская обл.,
закрыть

Выберите Ваш регион
