Автоматизированный блок управления обратной промывкой.EUROTRONIK-20 Aртикул 310.488.2211

Инструкции по эксплуатации Eurotronik-20 скачать.

Технические характеристики
Управление обратной промывкой по времени и по давлению
Патентованное крепежное устройство позволяет производить быстрый монтаж на 1 1/2″ и 2″ многопозиц. клапанах различных производителей
Плоская клавиатура с ЖК-дисплеем
Две кнопки для прямого управления фильтровальным насосом 230 В
Разъем для osf-сервис терминала
Размеры корпуса 320 x 281 x 168 мм
Класс защиты: IP40

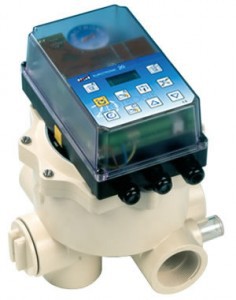

Автоматизированный блок управления обратной промывкой.
Микропроцессорный блок управления обратной промывкой для бассейнов Евротроник-20 позволяет бесконтактное определение текущей позиции для всех 5 положений клапана. Клапан может приводиться в закрытое положение с помощью простого нажатия кнопки.

Возможные подключения для насоса обратной промывки, датчика давления и 2-хпозиционного шарового крана (отбор воды для промывки из бассейна).
Может использоваться с 6-позиционными клапанами (с плоской поверхностью) таких производителей как Praher, Speck, Midas, Astral и Hayward. Для вентиля 2” фирмы Astral необходим специальный адаптер. Невозможно применение вентилей с байонетным cоединением.

Внимание: статическое давление воды не должно превышать 0,3 бар (3,0 м водяного столба). Для установки правильного расстояния между блоком и вентилем следует использовать прилагающийся шаблон (см. инструкцию по монтажу).

Aртикул 310.488.2211

Подключения
Насос обратной промывки
Пневмокнопка
2-ходовой вентиль (кран) для забора воды бассейна
